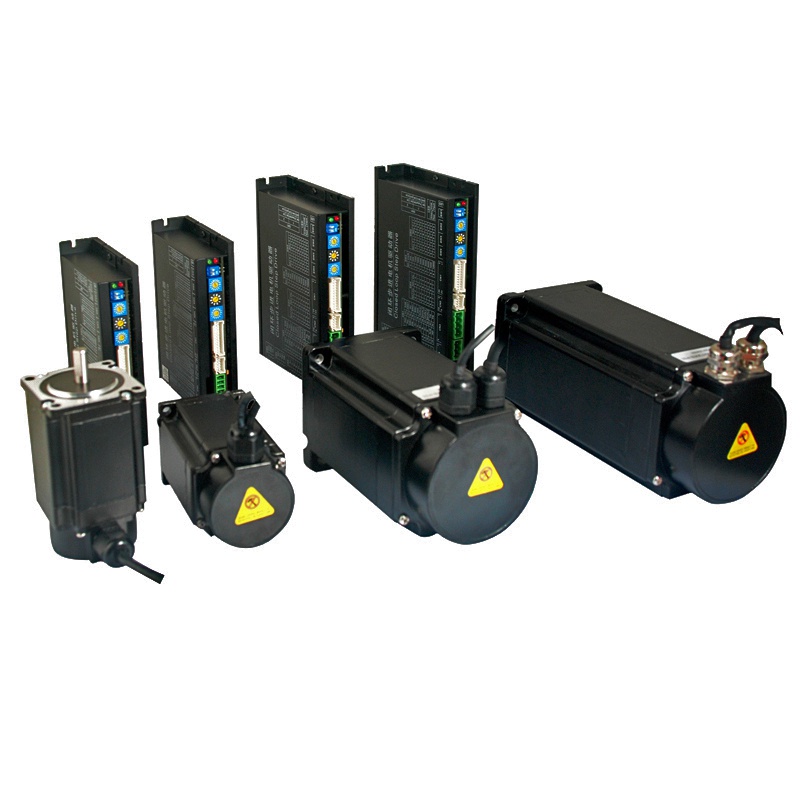

Astep IP65系列脉冲型闭环步进伺服系统

Astep IP65 系列脉冲型闭环步进伺服系统不仅拥有Astep ST 标准闭环步进系统的快速响应,增益调整简单,低速低振动,停止无波动的特点,且它还具有防水防尘的优势,特别适用于露天作业等对防水防尘有高要求的应用场合。

  • 规格参数
  • 资料下载


CSM57-IP65系列闭环步进电机

电机型号 CSM57L45H08E-IP65 CSM57L55H12E-IP65 CSM57L80H20E-IP65
电机尺寸 CSM57-IP65系列闭环步进电机
驱动方式 双极 双极 双极
相数 2 2 2
电压VDC(V) 1.56 2.1 2.7
相电流(A) 3 3 3
相电阻(ohm) 0.52 0.55 0.9
相电感(mH) 1.1 2.1 3.8
保持转矩(N.m) 0.8 1.2 2
转矩惯量(g.c.m2) 120 200 490
电机重量(Kg) 0.5 0.7 1.2
电机长度(mm) 45 55 80
额定转速(RPM) 2000
最高转速(RPM) 3000
编码器分辨率(P/R) 标准配置2500
允许冲击负载(N) 小于电机本身质量
绝缘电阻(Mohm) 大于100 (在500VDC)
绝缘等级 B级 (<130℃)
防护等级 IP65
运行环境温度(摄氏度) 0-60
存储温度(摄氏度) -40~100


CSM60-IP65系列闭环步进电机

电机型号 CSM60L47H11E-IP65 CSM60L55H15E-IP65 CSM60L85H30E-IP65
电机尺寸 CSM60-IP65系列闭环步进电机
驱动方式 双极 双极 双极
相数 2 2 2
电压VDC(V) 1.52 1.56 2.65
相电流(A) 4.1 4.1 4.1
相电阻(ohm) 0.38 0.4 0.65
相电感(mH) 0.64 1.25 2.5
保持转矩(N.m) 1.1 1.5 3
转矩惯量(g.c.m2) 140 310 790
电机重量(Kg) 0.6 0.95 1.5
电机长度(mm) 47 55 85
额定转速(RPM) 2000
最高转速(RPM) 3000
编码器分辨率(P/R) 标准配置2500
允许冲击负载(N) 小于电机本身质量
绝缘电阻(Mohm) 大于100 (在500VDC)
绝缘等级 B级 (<130℃)
防护等级 IP65
运行环境温度(摄氏度) 0-60
存储温度(摄氏度) -40~100


CSM86-IP65系列闭环步进电机

电机型号 CSM86L78H42E-IP65 CSM86L118H82E-IP65 CSM86L156H120E-IP65
电机尺寸 CSM86-IP65系列闭环步进电机
驱动方式 双极 双极 双极
相数 2 2 2
电压VDC(V) 2.3 3.5 4.4
相电流(A) 6 6 6
相电阻(ohm) 0.4 0.6 0.75
相电感(mH) 3.5 6.3 8.7
保持转矩(N.m) 4.2 8.2 12
转矩惯量(g.c.m2) 1380 2800 3920
电机重量(Kg) 2.2 3.9 5.1
电机长度(mm) 78 118 156
额定转速(RPM) 2000
最高转速(RPM) 3000
编码器分辨率(P/R) 标准配置2500
允许冲击负载(N) 小于电机本身质量
绝缘电阻(Mohm) 大于100 (在500VDC)
绝缘等级 B级 (<130℃)
防护等级 IP65
运行环境温度(摄氏度) 0-60
存储温度(摄氏度) -40~100



主要应用

LCD/LED制、X-Y平备,尤
